PSPC822-90DF(停产)
发表于:2023-09-17 11:54 分享至:
点击下载数据资料

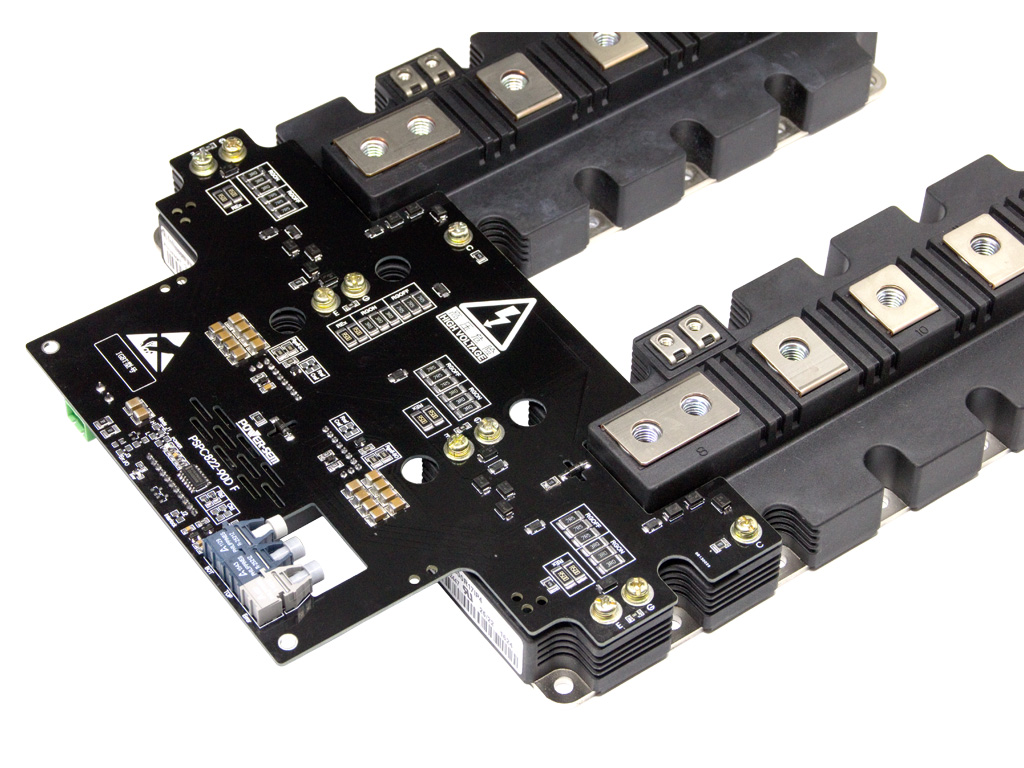

适配90mm PrimePACK™3(+) 模块 基于驱动核设计的即插即用并联驱动器
主要参数(Ta=25℃ )*
VS 供电电源电压+15 V
PDC/DC 隔离电源总功率8 W
IS MAX. 原边电流最大值550 mA
Visol 隔离电压(1 minute. AC) 5 kV
VCES IGBT 集电极- 发射极电压1700 V
IoutAV 每通道平均电流150 mA
IoutPEAK 每通道峰值电流±40 A
Qout/pulse 每脉冲输出电荷±40 μC
VG(ON/OFF) 门极电压+15/-9 V
VIT+ 输入高电平门槛12.4 V
VIT - 输入低电平门槛4.5 V
Rin 输入阻抗33 kΩ
dv/dt 电压变化率75 kV/μS
td(I/O) 信号转换延时350 nS
tmd 窄脉冲抑制100 nS
td(err) 故障响应延时110 nS
fSW Max. 最高频率50 kHz
Top 工作温度-45℃ ...+85℃
特点
●为650V 及1200V HybridPACK 汽车级IGBT 模块设计
●基于2DI 615 及PSHI 0420 驱动核设计
● +15V 电平控制及窄脉冲抑制有效避免噪声干扰
●正逻辑控制:即高电平IGBT 导通;低电平IGBT 关断
●集成DC/DC 隔离电源,多块驱动器可以共用一个+15V 供电电源
●纳米晶变压器隔离,绝缘电压高达5kVac
●集成互锁及死区电路, 死区时间可设置
●集成故障同步功能,故障模式可自由选择
●集成DC-LINK 电压监测,模拟量差分输出
●集成NTC 温度监测,过热保护及温度模拟量输出
●动态监测VCEsat 提供短路( 过流) 保护
●故障“软关断”及过压保护( 有源钳位)
●电源欠压保护(<12.5V 保护)
●门极电压监控
●峰值输出电流±15A
●门极驱动电压+15V/-9V
●最高工作频率25Hz
●表面爬电距离12mm
应用
●桥式电路
●变频器
●逆变器
●感应加热
●大功率UPS
● APF 有源滤波器
●大功率高频开关电源
